3х и 4х осевые вертикальные обрабатывающие центры с ЧПУ

• АртикулМС 436447

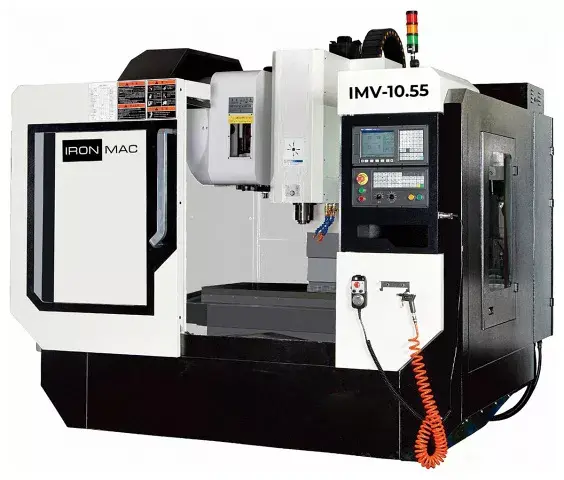

• ПроизводительIRONMAC
• Установка 4-ой осиесть
• ПриводРемень
• Размер стола, мм1000 x 550
• Макс. нагрузка на стол, кг500
• T-образные пазы, мм18 / 90 / 5
• Конус шпинделяBT40
• Частота вращения шпинделя, об/мин10000
• Крутящий момент шпинделя, Нм71,6 / 106,4
• Мощность шпинделя, кВт22,5
• Мощность серво-двигателей по осям X / Y / Z, кВт2,3 / 2,3 / 4,7
• Внешний диаметр шпинделя, мм150
• Расстояние от центра шпинделя до колонны, мм610
• Расстояние от торца шпинделя до поверхности стола, мм150 - 700
• Быстрые перемещения по осям X / Y / Z, м/мин30 / 30 / 24
• Емкость магазина, шт.24
• Макс. диаметр инструмента, мм120
• Макс. длина инструмента, мм300
• Время смены инструмента, сек1,55 - 5
• Вес инструмента (макс.), кг8
• Система ЧПУHNC 818D
• Диаметр ШВП, мм40 x 16
• Перемещение по оси X, мм800
• Ширина направляющих X / Y / Z, мм35 / 45 / 45
• Перемещение по оси Y, мм550
• Точность позиционирования по осям X / Y / Z, мм±0,005 / 300
• Перемещение по оси Z, мм550
• Тип направляющих X / Y / ZКачения
• Повторяемость по осям X / Y / Z, мм±0,003 JIS
• Скорость подачи X / Y / Z, мм/мин10 000
• Мощность помпы СОЖ, кВт1
• Объем бака СОЖ, л300
• Давление воздуха, МПa0,5 - 0,7
• Потребление электроэнергии, кВA35
• Длина, мм2550
• Ширина, мм2300
• Высота, мм2700
• Вес, кг5000

Шпиндель
Установка 4-ой оси
есть
Конус шпинделя
BT40
Частота вращения шпинделя, об/мин
10 000
Расстояние от центра шпинделя до колонны, мм
672
Расстояние от торца шпинделя до поверхности рабочего стола, мм
120 - 720
Мощность двигателя шпинделя, кВт
15 / 22,5
Крутящий момент, Нм
71,6 / 106,4
Тип привода шпинделя
Ремень
Мощность серво-двигателей по осям X / Y / Z, кВт
3,6 / 3,6 / 4,7
Мощность помпы СОЖ, кВт
1
Внешний диаметр шпинделя, мм
150
Общие характеристики
Система ЧПУ
HCNC
Модель
HNC-818D
Размер стола, мм
1200 x 600
T-образные пазы, мм
18 / 100 / 5
Макс. нагрузка на стол, кг
600
Перемещение по оси X, мм
1100
Перемещение по оси Y, мм
600
Перемещение по оси Z, мм
600
Тип направляющих X / Y / Z
Качения
Быстрые перемещения X / Y / Z, м/мин
30 / 30 / 24
Скорость подачи X / Y / Z, мм/мин
10 000
Емкость магазина инструмента
24
Макс. вес инструмента, кг
8
Макс. длина инструмента, мм
300
Макс. диаметр инструмента (при полной загрузке ячеек), мм
78
Время смены инструмента, с
1,55 - 5
Точность позиционирования по осям X / Y / Z, мм
±0,005 / 300
Повторяемость X / Y / Z, мм
±0,003 JIS
Объем бака СОЖ, л
400
Давление воздуха, МПa
0,6 - 0,7
Направляющие и ШВП
Диаметр ШВП, мм
40 x 12
Ширина направляющих X / Y / Z, мм
45
Инструментальная система
Макс. диаметр инструмента (без инструмента в соседних позициях), мм
120
Энергопотребление
Потребление электроэнергии, кВA
35
Габаритные размеры
Длина, мм
3100
Ширина, мм
2460
Высота, мм
2860
Вес, кг
6000

Установка 4-ой оси
есть
Конус шпинделя
ВТ40/ ВТ50
Частота вращения шпинделя, об/мин
8 000/ 6 000
Расстояние от центра шпинделя до колонны, мм
630
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150-- 750
Мощность двигателя шпинделя, кВт
15/18,5
Крутящий момент, Нм
71,6/ 140
Тип привода шпинделя
ремень
Размер стола, мм
1300х600
T-образные пазы, мм
18 / 125 / 4
Макс. нагрузка на стол, кг
1000
Перемещение по оси X, мм
1100
Перемещение по оси Y, мм
600
Перемещение по оси Z, мм
600
Тип направляющих X / Y / Z
качения
Быстрые перемещения X / Y / Z, м/мин
36 / 36 / 30
Емкость магазина инструмента
24
Макс. вес инструмента, кг
8 / 15
Макс. длина инструмента, мм
300 / 350
Макс. диаметр инструмента (при полной загрузке ячеек), мм
78/110
Время смены инструмента, с
1,75 - 3
Точность позиционирования по осям X / Y / Z, мм
+-0,005/300
Повторяемость X / Y / Z, мм
+-0,003
Требуемое давление воздуха, МПa
0,5 - 0,7
Диаметр ШВП, мм
40х12
Макс. диаметр инструмента (без инструмента в соседних позициях), мм
120/200
Потребление электроэнергии, кВA
24
Габаритные размеры Длина, мм
3150
Габаритные размеры Ширина, мм
2450
Габаритные размеры Высота, мм
2750
Вес, кг
7500

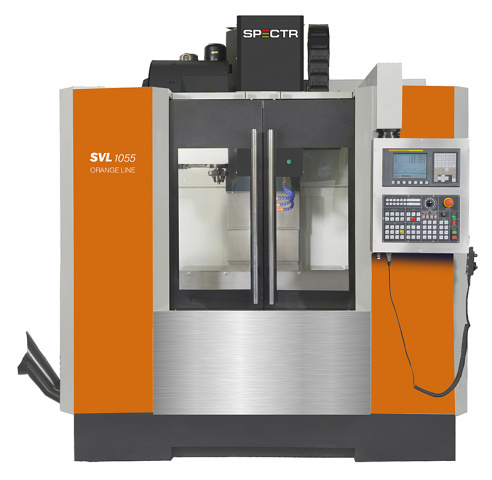

Шпиндель
Установка 4-ой оси
есть
Конус шпинделя
BT40
Частота вращения шпинделя, об/мин
10 000
Расстояние от центра шпинделя до колонны, мм
520
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 700
Мощность двигателя шпинделя, кВт
7,5 / 11 (11 / 15)
Крутящий момент, Нм
35,8 / 70 (52,5 / 95,5)
Тип привода шпинделя
Ремень
Мощность серво-двигателей по осям X / Y / Z, кВт
1,8 / 1,8 / 3
Мощность помпы СОЖ, кВт
0,7
Внутренний диаметр шпинделя, мм
70
Внешний диаметр шпинделя, мм
120 / 150
Общие характеристики
Система ЧПУ
Fanuc / Siemens
Модель
Fanuc 0i-MF(5)
Размер стола, мм
1000 x 550
T-образные пазы, мм
100 x 18 x 5
Макс. нагрузка на стол, кг
800
Перемещение по оси X, мм
850
Перемещение по оси Y, мм
550
Перемещение по оси Z, мм
550
Тип направляющих X / Y / Z
Качения
Быстрые перемещения X / Y / Z, м/мин
48 / 48 / 36
Скорость подачи X / Y / Z, мм/мин
10 000
Емкость магазина инструмента
24
Макс. вес инструмента, кг
8
Макс. длина инструмента, мм
350
Макс. диаметр инструмента (при полной загрузке ячеек), мм
80
Время смены инструмента, с
1 - 1,8
Точность позиционирования по осям X / Y / Z, мм
± 0,004
Повторяемость X / Y / Z, мм
± 0,002
Объем бака СОЖ, л
150 - 180
Давление воздуха, Бар
6
Направляющие и ШВП
Диаметр ШВП, мм
40 / 40 / 40
Ширина направляющих по осям X / Y / Z, мм
45 / 45 / 45
Инструментальная система
Макс. диаметр инструмента (без инструмента в соседних позициях), мм
160
Энергопотребление
Потребление электроэнергии, кВA
15
Габаритные размеры
Длина, мм
2400
Ширина, мм
2200
Высота, мм
2700
Вес, кг
4500

Модель
SVL-1155
Шпиндель
Установка 4-ой оси
есть
Конус шпинделя
BT40
Частота вращения шпинделя, об/мин
10 000
Расстояние от центра шпинделя до колонны, мм
520
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 700
Мощность двигателя шпинделя, кВт
7,5 / 11
Крутящий момент, Нм
35,8 / 70
Тип привода шпинделя
Ремень
Мощность серво-двигателей по осям X / Y / Z, кВт
3 / 3 / 3
Мощность помпы СОЖ, кВт
0,7
Внутренний диаметр шпинделя, мм
60
Внешний диаметр шпинделя, мм
120
Общие характеристики
Система ЧПУ
Fanuc / Siemens
Модель
Fanuc 0i-MF(5)
Размер стола, мм
1100 x 550
T-образные пазы, мм
100 x 18 x 5
Макс. нагрузка на стол, кг
900
Перемещение по оси X, мм
1000
Перемещение по оси Y, мм
550
Перемещение по оси Z, мм
550
Тип направляющих X / Y / Z
Качения
Быстрые перемещения X / Y / Z, м/мин
48 / 48 / 36
Скорость подачи X / Y / Z, мм/мин
10 000
Емкость магазина инструмента
24
Макс. вес инструмента, кг
8
Макс. длина инструмента, мм
350
Макс. диаметр инструмента (при полной загрузке ячеек), мм
80
Время смены инструмента, с
1 - 1,8
Точность позиционирования по осям X / Y / Z, мм
± 0,004
Повторяемость X / Y / Z, мм
± 0,002
Объем бака СОЖ, л
150 - 180
Давление воздуха, Бар
6
Направляющие и ШВП
Диаметр ШВП, мм
40 / 40 / 40
Ширина направляющих по осям X / Y / Z, мм
45 / 45 / 45
Инструментальная система
Макс. диаметр инструмента (без инструмента в соседних позициях), мм
160
Энергопотребление
Потребление электроэнергии, кВA
15
Габаритные размеры
Длина, мм
2600
Ширина, мм
2200
Высота, мм
2700
Вес, кг
5000

Модель
SVL-1570
Шпиндель
Установка 4-ой оси
есть
Конус шпинделя
BT50
Частота вращения шпинделя, об/мин
6000
Расстояние от центра шпинделя до колонны, мм
800
Расстояние от торца шпинделя до поверхности рабочего стола, мм
150 - 850
Мощность двигателя шпинделя, кВт
15 / 18,5
Крутящий момент, Нм
71,6 / 118
Тип привода шпинделя
Ремень
Мощность серво-двигателей по осям X / Y / Z, кВт
3 / 3 / 3
Мощность помпы СОЖ, кВт
0,7
Внутренний диаметр шпинделя, мм
75
Внешний диаметр шпинделя, мм
150
Общие характеристики
Система ЧПУ
Fanuc / Siemens
Модель
Fanuc 0i-MF(5)
Размер стола, мм
1500 x 700
T-образные пазы, мм
100 x 18 x 6
Макс. нагрузка на стол, кг
1000
Перемещение по оси X, мм
1400
Перемещение по оси Y, мм
720
Перемещение по оси Z, мм
700
Тип направляющих X / Y / Z
Качения
Быстрые перемещения X / Y / Z, м/мин
24 / 24 / 24
Скорость подачи X / Y / Z, мм/мин
10 000
Емкость магазина инструмента
24
Макс. вес инструмента, кг
16
Макс. длина инструмента, мм
400
Макс. диаметр инструмента (при полной загрузке ячеек), мм
133
Время смены инструмента, с
2,5 - 3,2
Точность позиционирования по осям X / Y / Z, мм
± 0,004
Повторяемость X / Y / Z, мм
± 0,002
Объем бака СОЖ, л
220 - 240
Давление воздуха, Бар
6
Направляющие и ШВП
Диаметр ШВП, мм
40 / 40 / 40
Ширина направляющих по осям X / Y / Z, мм
45 / 45 / 45
Инструментальная система
Макс. диаметр инструмента (без инструмента в соседних позициях), мм
200 / 150
Энергопотребление
Потребление электроэнергии, кВA
25
Габаритные размеры
Длина, мм
3700
Ширина, мм
2500
Высота, мм
3000
Вес, кг
9200

Система управления
Система ЧПУ
Fanuc 0i-MF Plus
Опциональные системы ЧПУ
Siemens 828D

Основные характеристики

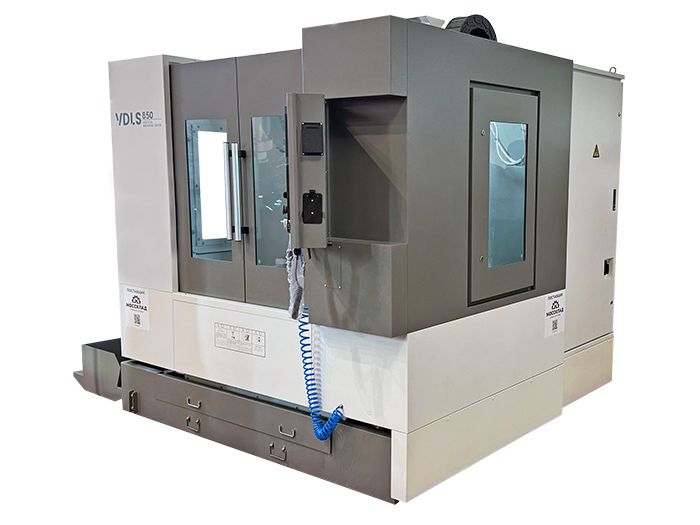

Производитель
DMTG
Код номенклатуры
65577
Страна-производитель
КНР
Оси
4
Тип привода
шарико-винтовая пара
Размер стола, мм
1000 х 500
Грузоподъемность, кг
500
Т-образные пазы на столе:кол-во/размер/дистанция
5 / 18 / 100
Максимальное расстояние шпиндель - колонна, мм
605
Тип направляющих
качения
Расстояние от торца шпинделя до стола, мм
145 – 705

Перемещение и подачи
Ход по оси Х, мм
860
Ход по оси Y, мм
510
Ход по оси Z, мм
560
Ход по осям X/Y/Z, мм
860 / 510 / 560
Максимальная скорость подачи по осям X/Y/Z, м/мин
10
Скорость быстрого хода по осям Х/Y/Z, м/мин
36 / 33 / 30
Диаметр / шаг ШВП по всем осям, мм
32 / 12

Шпиндель
Конец шпинделя
ВТ40
Конус шпинделя
№40 (7:24)
Частота вращения шпинделя, об/мин
12000
Тип привода шпинделя
прямой

Сменщик инструмента
Количество инструмента, шт
24
Максимальная масса инструмента, кг
8
Время смены инструмента, сек
2.5
Тип сменщика инструмента
манипулятор
Максимальный диаметр инструмента, мм
78 (125)

Точность
Точность позиционирования по осям X/Y/Z, мм
± 0.008
Повторяемость по осям X/Y/Z, мм
± 0.005

Параметры подключения
Электропитание, В/Гц
380/50
Давление воздуха, бар
6
Мощность двигателя, кВт
7.5 / 11
Емкость бака СОЖ, л
160
Общая потребляемая мощность, кВт
25

Габариты
Длина, мм
2280
Ширина, мм
2530
Высота, мм
2680
Вес, кг
5600
Размер упаковки, мм
3300x2350x2600

Система управления
Система ЧПУ
Fanuc 0i-MF Plus
Опциональные системы ЧПУ
Siemens 828D

Основные характеристики
Производитель
DMTG
Код номенклатуры
65577
Страна-производитель
КНР
Оси
4
Тип привода
шарико-винтовая пара
Размер стола, мм
1000 х 500
Грузоподъемность, кг
500
Т-образные пазы на столе:кол-во/размер/дистанция
5 / 18 / 100
Максимальное расстояние шпиндель - колонна, мм
605
Тип направляющих
качения
Расстояние от торца шпинделя до стола, мм
145 – 705

Перемещение и подачи
Ход по оси Х, мм
860
Ход по оси Y, мм
510
Ход по оси Z, мм
560
Ход по осям X/Y/Z, мм
860 / 510 / 560
Максимальная скорость подачи по осям X/Y/Z, м/мин
10
Скорость быстрого хода по осям Х/Y/Z, м/мин
36 / 33 / 30
Диаметр / шаг ШВП по всем осям, мм
32 / 12

Шпиндель
Конец шпинделя
ВТ40
Конус шпинделя
№40 (7:24)
Частота вращения шпинделя, об/мин
12000
Тип привода шпинделя
прямой

Сменщик инструмента
Количество инструмента, шт
24
Максимальная масса инструмента, кг
8
Время смены инструмента, сек
2.5
Тип сменщика инструмента
манипулятор
Максимальный диаметр инструмента, мм
78 (125)

Точность
Точность позиционирования по осям X/Y/Z, мм
± 0.008
Повторяемость по осям X/Y/Z, мм
± 0.005

Параметры подключения
Электропитание, В/Гц
380/50
Давление воздуха, бар
6
Мощность двигателя, кВт
7.5 / 11
Емкость бака СОЖ, л
160
Общая потребляемая мощность, кВт
25

Габариты
Длина, мм
2280
Ширина, мм
2530
Высота, мм
2680
Вес, кг
5600
Размер упаковки, мм
3300x2350x2600

Система управления
Система ЧПУ
Fanuc 0i-MF Plus
Опциональные системы ЧПУ
Siemens 828D

Основные характеристики
Производитель
DMTG
Код номенклатуры
65577
Страна-производитель
КНР
Оси
4
Тип привода
шарико-винтовая пара
Размер стола, мм
1000 х 500
Грузоподъемность, кг
500
Т-образные пазы на столе:кол-во/размер/дистанция
5 / 18 / 100
Максимальное расстояние шпиндель - колонна, мм
605
Тип направляющих
качения
Расстояние от торца шпинделя до стола, мм
145 – 705

Перемещение и подачи
Ход по оси Х, мм
860
Ход по оси Y, мм
510
Ход по оси Z, мм
560
Ход по осям X/Y/Z, мм
860 / 510 / 560
Максимальная скорость подачи по осям X/Y/Z, м/мин
10
Скорость быстрого хода по осям Х/Y/Z, м/мин
36 / 33 / 30
Диаметр / шаг ШВП по всем осям, мм
32 / 12

Шпиндель
Конец шпинделя
ВТ40
Конус шпинделя
№40 (7:24)
Частота вращения шпинделя, об/мин
12000
Тип привода шпинделя
прямой

Сменщик инструмента
Количество инструмента, шт
24
Максимальная масса инструмента, кг
8
Время смены инструмента, сек
2.5
Тип сменщика инструмента
манипулятор
Максимальный диаметр инструмента, мм
78 (125)

Точность
Точность позиционирования по осям X/Y/Z, мм
± 0.008
Повторяемость по осям X/Y/Z, мм
± 0.005

Параметры подключения
Электропитание, В/Гц
380/50
Давление воздуха, бар
6
Мощность двигателя, кВт
7.5 / 11
Емкость бака СОЖ, л
160
Общая потребляемая мощность, кВт
25

Габариты
Длина, мм
2280
Ширина, мм
2530
Высота, мм
2680
Вес, кг
5600
Размер упаковки, мм
3300x2350x2600

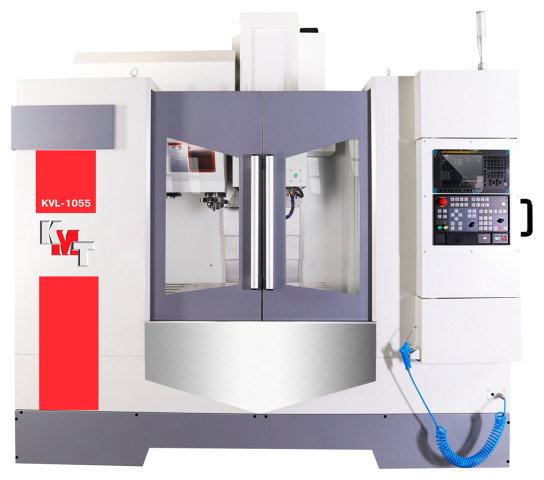

Мощность
Напряжение сети, В
380
Частота, Гц
50
Обороты шпинделя
10 000
Мощность электродвигателя главного привода, кВт
11 / 15
Параметры обработки
Перемещение по оси Х, мм
800
Перемещение по оси Y, мм
550
Перемещение по оси Z, мм
550
T-пазы стола
18 x 5 x 90
Система ЧПУ
Fanuc 0i-MF (5)
Размеры рабочего стола, мм
1000 x 550
Наибольшая нагрузка на стол, кг
600
Расстояние между осью шпинделя и колонной, мм
595
Расстояние от торца шпинделя до поверхности основания, мм
120 - 670
Ускоренные перемещения по осям X / Y / Z, м/мин
48 / 48 / 36
Рабочая подача, мм/мин
10 000
Инструментальная система
Тип
ВТ - 40
Емкость магазина инструмента, шт.
24 (тип рука)
Точность
Повторяемость по осям X / Y / Z, мм
± 0,004
Точность позиционирования по осям X / Y / Z, мм
± 0,005
Направляющие и ШВП
Мощность двигателей по осям X / Y / Z, кВт
1,8 / 1,8 / 3
Крутящий момент двигателей по осям X / Y / Z, Нм
27 / 27 / 45
Класс точности ШВП, мм
С3
Диаметр и шаг ШВП, мм
Ø40 x 16
Количество направляющих по осям X / Y / Z, шт.
2 / 2 / 2
Ширина направляющих по осям X / Y / Z, мм
35 / 45 / 45
Тип направляющих по осям X / Y / Z
Роликовые
Прочие требования
Потребляемая мощность, кВа
20
Габариты
Длина, мм
3780
Ширина, мм
2400
Высота, мм
2500
Вес, кг
5800

Шпиндель
Установка 4-ой оси
есть
Конус шпинделя
ВТ40
Частота вращения шпинделя, об/мин
10 000
Расстояние от центра шпинделя до колонны, мм
595
Расстояние от торца шпинделя до поверхности рабочего стола, мм
120 - 670
Мощность двигателя шпинделя, кВт
15 / 22,5
Крутящий момент, Нм
27 / 27 / 45
Тип привода шпинделя
Прямой / Ремень
Мощность серво-двигателей по осям X / Y / Z, кВт
1,8 / 1,8 / 3
Мощность помпы СОЖ, кВт
0,5
Внутренний диаметр шпинделя, мм
70
Внешний диаметр шпинделя, мм
150
Общие характеристики
Система ЧПУ
ЦТО CNC
Модель
ЦТО CNC X3 (HCNC)
Размер стола, мм
1000 x 550
T-образные пазы, мм
18 x 90 x 5
Макс. нагрузка на стол, кг
600
Перемещение по оси X, мм
800
Перемещение по оси Y, мм
550
Перемещение по оси Z, мм
550
Тип направляющих X / Y / Z
Качения
Быстрые перемещения X / Y / Z, м/мин
48 / 48 / 36
Скорость подачи X / Y / Z, мм/мин
10 000
Емкость магазина инструмента
24
Макс. вес инструмента, кг
7
Макс. длина инструмента, мм
350
Макс. диаметр инструмента (при полной загрузке ячеек), мм
85
Время смены инструмента, с
2,5
Точность позиционирования по осям X / Y / Z, мм
± 0,005
Повторяемость X / Y / Z, мм
± 0,004
Объем бака СОЖ, л
200
Давление воздуха, Бар
6 - 8
Направляющие и ШВП
Диаметр ШВП, мм
40 x 16
Ширина направляющих по осям X / Y / Z, мм
35 / 45 / 45
Инструментальная система
Макс. диаметр инструмента (без инструмента в соседних позициях), мм
150
Энергопотребление
Потребление электроэнергии, кВA
20
Габаритные размеры
Длина, мм
3780
Ширина, мм
2400
Высота, мм
2500
Вес, кг
5800
