Горизонтально фрезерные обрабатывающие центры с ЧПУ

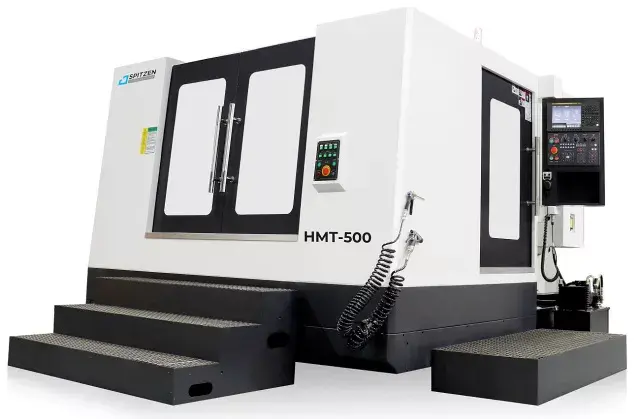

Точностные параметры
Точность позиционирования, мм
0,012
Повторяемость, мм
0,006
Точность индексации поворотного стола, с
0,001
Перемещения
По оси X, мм
1100
По оси Y, мм
600
По оси Z, мм
620
Расстояние от центра шпинделя до поверхности стола, мм
20 - 620
Расстояние от центра стола до поверхности шпинделя, мм
175 - 795
Тип направляющих
Качения
Быстрые перемещения X / Y / Z, м/мин
36 / 36 / 36
Скорость подачи (X/Y/Z), мм/мин
10 000
Ширина роликовых направляющих по осям X/Y/Z, мм
40 / 40 / 40
Диаметр ШВП, мм
40
Инструментальный магазин
Диаметр инструмента (макс.), мм
80
Длина инструмента (макс.), мм
300
Время смены инструмента, сек.
10,5
Вес инструмента (макс.), кг
8
Кол-во инструмента магазина, шт
32
Максимальный диаметр инструмента при пустых соседних гнездах, мм
150
Шпиндель
Частота вращения, об/мин
12 000
Конус
BT40
Мощность двигателя шпинделя (пост. / 30 мин), кВт
11 / 15
Тип привода шпинделя
Прямой
Мощность серво-двигателей по осям X / Y / Z, кВт
3 / 3 / 3
Общие характеристики
Система ЧПУ
Fanuc
Размер стола, мм
500 x 500
Макс. нагрузка, кг
800
Мощность мотора поворота стола, кВт
4
Потребляемая мощность, кВт
35
Макс. скорость вращения стола, об/мин
10
Габаритные размеры
Длина, мм
3565
Ширина, мм
4002
Высота, мм
2674
Вес, кг
16 000

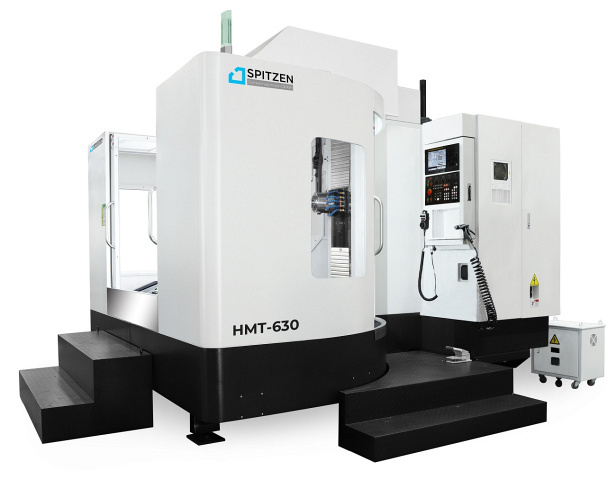

Точностные параметры
Точность позиционирования, мм
0,012
Повторяемость, мм
0,008
Точность индексации поворотного стола, с
0,001
Перемещения
По оси X, мм
1100
По оси Y, мм
950
По оси Z, мм
900
Расстояние от центра шпинделя до поверхности стола, мм
135 - 1035
Расстояние от центра стола до поверхности шпинделя, мм
135 - 1085
Тип направляющих
Качения
Быстрые перемещения X / Y / Z, м/мин
24 / 24 / 24
Скорость подачи (X/Y/Z), мм/мин
12 000
Ширина роликовых направляющих по осям X/Y/Z, мм
55 / 45 / 45
Диаметр ШВП, мм
50 / 55
Инструментальный магазин
Диаметр инструмента (макс.), мм
125
Длина инструмента (макс.), мм
450
Время смены инструмента, сек.
10,5
Вес инструмента (макс.), кг
18
Кол-во инструмента магазина, шт
40
Максимальный диаметр инструмента при пустых соседних гнездах, мм
230
Шпиндель
Частота вращения, об/мин
6000
Конус
BВТ50
Мощность двигателя шпинделя (пост. / 30 мин), кВт
22 / 26
Тип привода шпинделя
Редуктор BF
Мощность серво-двигателей по осям X / Y / Z, кВт
3 / 3 / 3
Общие характеристики
Система ЧПУ
Fanuc
Размер стола, мм
630 x 630
Макс. нагрузка, кг
1200
Мощность мотора поворота стола, кВт
4
Потребляемая мощность, кВт
50
Макс. скорость вращения стола, об/мин
10
Габаритные размеры
Длина, мм
3762
Ширина, мм
5928
Высота, мм
3200
Вес, кг
15 000

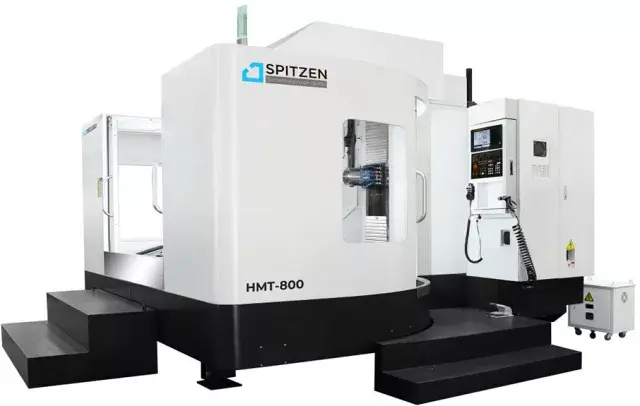

Точностные параметры
Точность позиционирования, мм
0,012
Повторяемость, мм
0,008
Точность индексации поворотного стола, с
0,001
Перемещения
По оси X, мм
1400
По оси Y, мм
950
По оси Z, мм
900
Расстояние от центра шпинделя до поверхности стола, мм
150 - 1050
Расстояние от центра стола до поверхности шпинделя, мм
100 - 1050
Тип направляющих
Качения
Быстрые перемещения X / Y / Z, м/мин
24 / 24 / 24
Скорость подачи (X/Y/Z), мм/мин
12 000
Ширина роликовых направляющих по осям X/Y/Z, мм
55 / 45 / 45
Диаметр ШВП, мм
50 / 55
Инструментальный магазин
Диаметр инструмента (макс.), мм
125
Длина инструмента (макс.), мм
350
Время смены инструмента, сек.
10,5
Вес инструмента (макс.), кг
15
Кол-во инструмента магазина, шт
40
Максимальный диаметр инструмента при пустых соседних гнездах, мм
230
Шпиндель
Частота вращения, об/мин
6000
Конус
BВТ50
Мощность двигателя шпинделя (пост. / 30 мин), кВт
22 / 26
Тип привода шпинделя
Редуктор BF
Мощность серво-двигателей по осям X / Y / Z, кВт
4 / 7 / 4
Общие характеристики
Система ЧПУ
Fanuc
Размер стола, мм
800 x 800
Макс. нагрузка, кг
2000
Мощность мотора поворота стола, кВт
4
Потребляемая мощность, кВт
50
Макс. скорость вращения стола, об/мин
10
Габаритные размеры
Длина, мм
4102
Ширина, мм
6128
Высота, мм
3200
Вес, кг
17 000

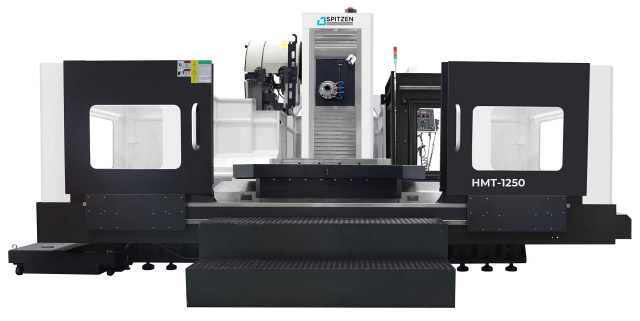

Точностные параметры
Точность позиционирования, мм
0,012
Повторяемость, мм
0,008
Точность индексации поворотного стола, с
0,001
Перемещения
По оси X, мм
2000
По оси Y, мм
1150
По оси Z, мм
1150
Расстояние от центра шпинделя до поверхности стола, мм
350 - 1500
Расстояние от центра стола до поверхности шпинделя, мм
20 - 1170
Тип направляющих
Качения
Быстрые перемещения X / Y / Z, м/мин
10 / 12 / 10
Скорость подачи (X/Y/Z), мм/мин
8000
Ширина роликовых направляющих по осям X/Y/Z, мм
55 / 65
Диаметр ШВП, мм
50 / 63
Инструментальный магазин
Диаметр инструмента (макс.), мм
125
Длина инструмента (макс.), мм
350
Время смены инструмента, сек.
10,5
Вес инструмента (макс.), кг
15
Кол-во инструмента магазина, шт
40
Максимальный диаметр инструмента при пустых соседних гнездах, мм
230
Шпиндель
Частота вращения, об/мин
6000
Конус
BВТ50
Мощность двигателя шпинделя (пост. / 30 мин), кВт
22 / 26
Тип привода шпинделя
Редуктор BF
Мощность серво-двигателей по осям X / Y / Z, кВт
6 / 7 / 6
Общие характеристики
Система ЧПУ
Fanuc
Размер стола, мм
1250 x 1250
Макс. нагрузка, кг
5000
Мощность мотора поворота стола, кВт
6
Потребляемая мощность, кВт
55
Габаритные размеры
Длина, мм
6400
Ширина, мм
5912
Высота, мм
3600
Вес, кг
24 000
