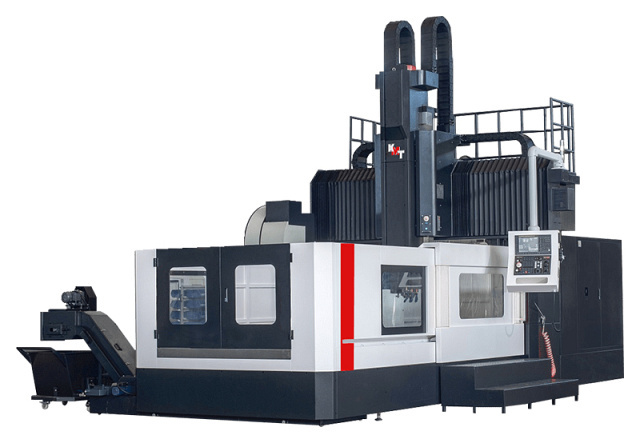

Портальные фрезерные центры с ЧПУ

Стол
Размер стола, мм
1000 x 2000
T-пазы (Ширина x Дистанция x Кол-во), мм
7 х 22 х 125
Макс. нагрузка на стол, кг/м²
4000
Перемещения
По оси X, мм
2050
По оси Y, мм
1200
По оси Z, мм
600
Расстояние между колоннами, мм
1250
Сервоприводы по осям
Быстрые перемещения по оси X, м/мин
20
Быстрые перемещения по оси Y, м/мин
20
Быстрые перемещения по оси Z, м/мин
12
Максимальная скорость подачи (X / Y / Z), мм/мин
6000
Автоматическая смена инструмента
Макс. длина инструмента, мм
350
Вес инструмента, кг
15
Выбор инструмента
по кратчайшему направлению
Манипуляторного типа
да
Объем инструментального магазина, шт.
24
Макс. диаметр инструмента при полной загрузке / через один, мм
110 / 220
Шпиндель
Конус
BT50
Тип привода
Ремень
Частота вращения шпинделя, об/мин
7000
Главный двигатель (пост. / 30 мин), кВт
15 / 18,5
Расстояние от торца шпинделя до поверхности стола, мм
160 - 760
Общие характеристики
Система ЧПУ
Fanuc
Крутящий момент шпинделя (пост.), Нм
143
Потребляемая мощность, кВА
60
Направляющие и ШВП
Тип направляющих по осям X/Y
Качения
Тип направляющих по оси Z
Скольжения
Ширина направляющих по осям X/Y, мм
45 / 45
Количество направляющих по осям X/Y, шт.
2 / 2
Диаметр и шаг ШВП, мм
Ø63 х 20 / Ø50 х 12 / Ø50 х 20
Точность
Точность позиционирования, мм
±0,03
Повторяемость, мм
±0,018
Энергопотребление
Напряжение, В
380
Частота тока, Гц
50
Габаритные размеры
Длина, мм
6800
Ширина, мм
4000
Высота, мм
3900
Вес, кг
19 000

Стол
Размер стола, мм
1500 x 2500
T-пазы (Ширина x Дистанция x Кол-во), мм
7 х 22 х 160
Макс. нагрузка на стол, кг/м²
6000
Перемещения
По оси X, мм
2600
По оси Y, мм
1650
По оси Z, мм
800
Расстояние между колоннами, мм
1650
Сервоприводы по осям
Быстрые перемещения по оси X, м/мин
10
Быстрые перемещения по оси Y, м/мин
10
Быстрые перемещения по оси Z, м/мин
10
Максимальная скорость подачи (X / Y / Z), мм/мин
6000
Автоматическая смена инструмента
Макс. длина инструмента, мм
350
Вес инструмента, кг
18
Выбор инструмента
по кратчайшему направлению
Манипуляторного типа
да
Объем инструментального магазина, шт.
24
Макс. диаметр инструмента при полной загрузке / через один, мм
110 / 220
Шпиндель
Конус
BT50
Тип привода
Редуктор
Частота вращения шпинделя, об/мин
6000
Главный двигатель (пост. / 30 мин), кВт
15 / 18,5
Расстояние от торца шпинделя до поверхности стола, мм
160 - 960
Общие характеристики
Система ЧПУ
Fanuc
Крутящий момент шпинделя (пост.), Нм
572
Потребляемая мощность, кВА
60
Направляющие и ШВП
Тип направляющих по осям X/Y
Качения
Тип направляющих по оси Z
Скольжения
Ширина направляющих по осям X/Y, мм
45 / 45
Количество направляющих по осям X/Y, шт.
2 / 2
Диаметр и шаг ШВП, мм
Ø63 х 16 / Ø50 х 16 / Ø50 х 16
Точность
Точность позиционирования, мм
±0,03
Повторяемость, мм
±0,018
Энергопотребление
Напряжение, В
380
Частота тока, Гц
50
Габаритные размеры
Длина, мм
7900
Ширина, мм
5800
Высота, мм
5100
Вес, кг
24 000

Стол
Размер стола, мм
1500 x 3000
T-пазы (Ширина x Дистанция x Кол-во), мм
9 x 22 x 160
Макс. нагрузка на стол, кг/м²
6000
Перемещения
По оси X, мм
3100
По оси Y, мм
1650
По оси Z, мм
800
Расстояние между колоннами, мм
1650
Сервоприводы по осям
Быстрые перемещения по оси X, м/мин
10
Быстрые перемещения по оси Y, м/мин
10
Быстрые перемещения по оси Z, м/мин
10
Максимальная скорость подачи (X / Y / Z), мм/мин
6000
Автоматическая смена инструмента
Макс. длина инструмента, мм
350
Вес инструмента, кг
18
Выбор инструмента
по кратчайшему направлению
Манипуляторного типа
да
Объем инструментального магазина, шт.
24
Макс. диаметр инструмента при полной загрузке / через один, мм
110 / 220
Шпиндель
Конус
BT50
Тип привода
Редуктор
Частота вращения шпинделя, об/мин
6000
Главный двигатель (пост. / 30 мин), кВт
15 / 18,5
Расстояние от торца шпинделя до поверхности стола, мм
160 - 960
Общие характеристики
Система ЧПУ
Fanuc
Крутящий момент шпинделя (пост.), Нм
572
Потребляемая мощность, кВА
60
Направляющие и ШВП
Тип направляющих по осям X/Y
Роликовые
Тип направляющих по оси Z
Скольжения
Ширина направляющих по осям X/Y, мм
45 / 45
Количество направляющих по осям X/Y, шт.
2 / 2
Диаметр и шаг ШВП, мм
Ø63 х 16 / Ø50 х 16 / Ø50 х 16
Точность
Точность позиционирования, мм
±0,03
Повторяемость, мм
±0,018
Энергопотребление
Напряжение, В
380
Частота тока, Гц
50
Габаритные размеры
Длина, мм
8800
Ширина, мм
5800
Высота, мм
5100
Вес, кг
26 000

Стол
Размер стола, мм
2000 x 3000
T-пазы (Ширина x Дистанция x Кол-во), мм
11 x 22 x 160
Макс. нагрузка на стол, кг/м²
10 000
Перемещения
По оси X, мм
3200
По оси Y, мм
2250
По оси Z, мм
1000
Расстояние между колоннами, мм
2400
Сервоприводы по осям
Быстрые перемещения по оси X, м/мин
10
Быстрые перемещения по оси Y, м/мин
10
Быстрые перемещения по оси Z, м/мин
10
Максимальная скорость подачи (X / Y / Z), мм/мин
6000
Автоматическая смена инструмента
Макс. длина инструмента, мм
350
Вес инструмента, кг
18
Выбор инструмента
по кратчайшему направлению
Манипуляторного типа
да
Объем инструментального магазина, шт.
24
Макс. диаметр инструмента при полной загрузке / через один, мм
110 / 220
Шпиндель
Конус
BT50
Тип привода
Редуктор
Частота вращения шпинделя, об/мин
6000
Главный двигатель (пост. / 30 мин), кВт
15 / 18,5
Расстояние от торца шпинделя до поверхности стола, мм
250 - 1250
Общие характеристики
Система ЧПУ
Fanuc
Крутящий момент шпинделя (пост.), Нм
572
Потребляемая мощность, кВА
60
Направляющие и ШВП
Тип направляющих по осям X/Y
Качения
Тип направляющих по оси Z
Скольжения
Ширина направляющих по осям X/Y, мм
55 / 55
Количество направляющих по осям X/Y, шт.
2 / 2
Диаметр и шаг ШВП, мм
Ø80 х 20 / Ø63 х 20 / Ø50 х 16
Точность
Точность позиционирования, мм
±0,03
Повторяемость, мм
±0,018
Энергопотребление
Напряжение, В
380
Частота тока, Гц
50
Габаритные размеры
Длина, мм
8800
Ширина, мм
6400
Высота, мм
5500
Вес, кг
36 000

Стол
Размер стола, мм
2000 x 4000
T-пазы (Ширина x Дистанция x Кол-во), мм
11 x 22 x 160
Макс. нагрузка на стол, кг/м²
15 000
Перемещения
По оси X, мм
4200
По оси Y, мм
2250
По оси Z, мм
1000
Расстояние между колоннами, мм
2400
Сервоприводы по осям
Быстрые перемещения по оси X, м/мин
10
Быстрые перемещения по оси Y, м/мин
10
Быстрые перемещения по оси Z, м/мин
10
Максимальная скорость подачи (X / Y / Z), мм/мин
6000
Автоматическая смена инструмента
Макс. длина инструмента, мм
350
Вес инструмента, кг
18
Выбор инструмента
по кратчайшему направлению
Манипуляторного типа
да
Объем инструментального магазина, шт.
24
Макс. диаметр инструмента при полной загрузке / через один, мм
110 / 220
Шпиндель
Конус
BT50
Тип привода
Редуктор
Частота вращения шпинделя, об/мин
6000
Главный двигатель (пост. / 30 мин), кВт
15 / 18,5
Расстояние от торца шпинделя до поверхности стола, мм
220 - 1220
Общие характеристики
Система ЧПУ
Fanuc
Крутящий момент шпинделя (пост.), Нм
572
Потребляемая мощность, кВА
60
Направляющие и ШВП
Тип направляющих по осям X/Y
Роликовые
Тип направляющих по оси Z
Скольжения
Ширина направляющих по осям X/Y, мм
55 / 55
Количество направляющих по осям X/Y, шт.
2 / 2
Диаметр и шаг ШВП, мм
Ø80 х 20 / Ø63 х 20 / Ø50 х 16
Точность
Точность позиционирования, мм
±0,03
Повторяемость, мм
±0,018
Энергопотребление
Напряжение, В
380
Частота тока, Гц
50
Габаритные размеры
Длина, мм
10 800
Ширина, мм
6400
Высота, мм
5500
Вес, кг
37 000
