Токарные станки с ЧПУ

• Револьверная голова SAUTER на 12 позиций
• Направляющие качения роликового типа по осям X, Z от PMI/THK (Япония) класса точности P
• ШВП от PMI/THK (Япония) класса точности C3
• Шпиндель от KASWIN (Южная Корея)
• Маслоотделитель и программируемая задняя бабка в стандартной комплектации

Ø обработки: 310; 360 мм
РМЦ: 450; 650 мм
Мощность: 11; 15 / 18,5 кВт
Вес: 3800; 5800 кг

• Револьверная голова на 12 позиций, возможно исполнение с приводным инструментом BMT55 и осью Y
• Направляющие качения и ШВП по осям X, Z - THK (Япония)
• Автоматическая система измерения инструмента HPMA (Renishaw)
• Подача СОЖ через револьвер / инструмент - 20 бар
• Manual Guide, маслоотделитель и уловитель готовых деталей в стандартной комплектации

Модель

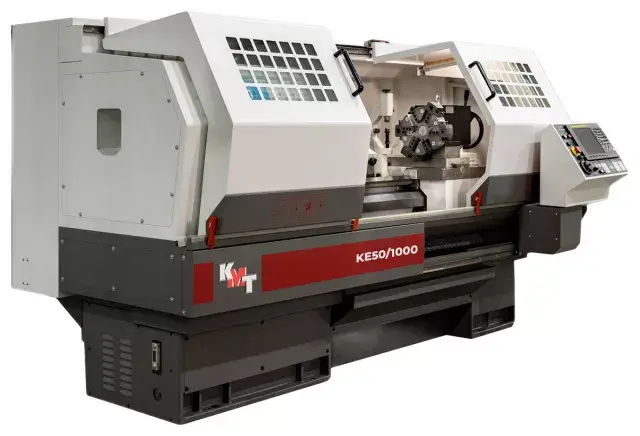

KE50/1000 Fanuc
Мощность
Мощность главного привода, кВт
7,5
Параметры обработки
Максимальный диаметр обработки над станиной, мм
500
Ширина направляющих станины, мм
400
Перемещение по оси Х, мм
280
Перемещение по оси Z, мм
935
Скорость быстрых перемещений по осям X / Z, м/мин
4 / 8
Максимальная длина обработки, мм
1000
Устанавливаемый диаметр над суппортом, мм
280
Диаметр отверстия в шпинделе, мм
82
Сечение инструмента, мм х мм
25 х 25
Шпиндель
Фланец шпинделя
D8 (ISO 702/III)
Диаметр патрона, мм
250
Конус
Метрический 90 (1:20)
Частота вращения шпинделя, об/мин
7 - 2200 (бесступенчатое регулирование)
Точность
Повторяемость по осям X / Z, мм
0,006 / 0,011
Точность позиционирования по осям X / Z, мм
0,018 / 0,024
Задняя бабка
Выдвижение пиноли задней бабки, мм
150
Диаметр пиноли задней бабки, мм
75
Габариты
Длина, мм
2830
Ширина, мм
1750
Высота, мм
1620
Вес, кг
2600

Модель
KE50/1000 HCNC
Мощность
Мощность главного привода, кВт
7,5
Параметры обработки
Максимальный диаметр обработки над станиной, мм
500
Ширина направляющих станины, мм
400
Перемещение по оси Х, мм
280
Перемещение по оси Z, мм
935
Скорость быстрых перемещений по осям X / Z, м/мин
4 / 8
Максимальная длина обработки, мм
1000
Устанавливаемый диаметр над суппортом, мм
280
Диаметр отверстия в шпинделе, мм
82
Сечение инструмента, мм х мм
25 х 25
Шпиндель
Фланец шпинделя
D8 (ISO 702/III)
Диаметр патрона, мм
250
Конус
Метрический 90 (1:20)
Частота вращения шпинделя, об/мин
7 - 2200 (бесступенчатое регулирование)
Точность
Повторяемость по осям X / Z, мм
0,006 / 0,011
Точность позиционирования по осям X / Z, мм
0,018 / 0,024
Задняя бабка
Выдвижение пиноли задней бабки, мм
150
Диаметр пиноли задней бабки, мм
75
Габариты
Длина, мм
2830
Ширина, мм
1750
Высота, мм
1620
Вес, кг
2600

Модель

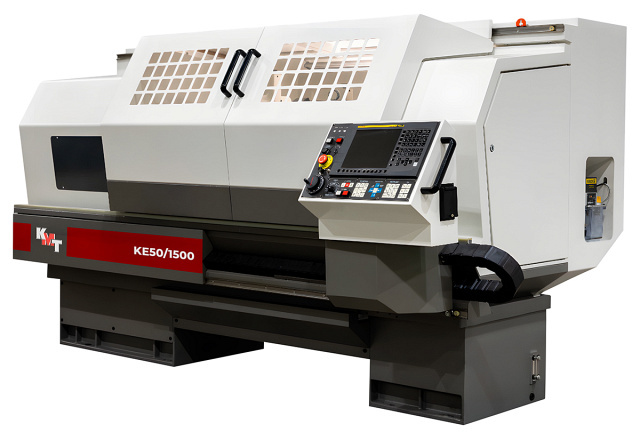

KE50/1500 H-CNC
Мощность
Мощность главного привода, кВт
7,5
Параметры обработки
Максимальный диаметр обработки над станиной, мм
500
Ширина направляющих станины, мм
400
Перемещение по оси Х, мм
250
Перемещение по оси Z, мм
1430
Скорость быстрых перемещений по осям X / Z, м/мин
4 / 8
Максимальная длина обработки, мм
1500
Устанавливаемый диаметр над суппортом, мм
280
Диаметр отверстия в шпинделе, мм
82
Сечение инструмента, мм х мм
25 х 25
Шпиндель
Фланец шпинделя
D8 (ISO 702/III)
Диаметр патрона, мм
250
Конус
Метрический 90 (1:20)
Частота вращения шпинделя, об/мин
7 - 2200 (бесступенчатое регулирование)
Точность
Повторяемость по осям X / Z, мм
0,006 / 0,014
Точность позиционирования по осям X / Z, мм
0,018 / 0,026
Задняя бабка
Выдвижение пиноли задней бабки, мм
150
Диаметр пиноли задней бабки, мм
75
Габариты
Длина, мм
3330
Ширина, мм
1750
Высота, мм
1620
Вес, кг
2700

Модель
KE50/1500 Fanuc
Мощность
Мощность главного привода, кВт
7,5
Параметры обработки
Максимальный диаметр обработки над станиной, мм
500
Ширина направляющих станины, мм
400
Перемещение по оси Х, мм
250
Перемещение по оси Z, мм
1430
Скорость быстрых перемещений по осям X / Z, м/мин
4 / 8
Максимальная длина обработки, мм
1500
Устанавливаемый диаметр над суппортом, мм
280
Диаметр отверстия в шпинделе, мм
82
Сечение инструмента, мм х мм
25 х 25
Шпиндель
Фланец шпинделя
D8 (ISO 702/III)
Диаметр патрона, мм
250
Конус
Метрический 90 (1:20)
Частота вращения шпинделя, об/мин
7 - 2200 (бесступенчатое регулирование)
Точность
Повторяемость по осям X / Z, мм
0,006 / 0,014
Точность позиционирования по осям X / Z, мм
0,018 / 0,026
Задняя бабка
Выдвижение пиноли задней бабки, мм
150
Диаметр пиноли задней бабки, мм
75
Габариты
Длина, мм
3330
Ширина, мм
1750
Высота, мм
1620
Вес, кг
2700

Модель

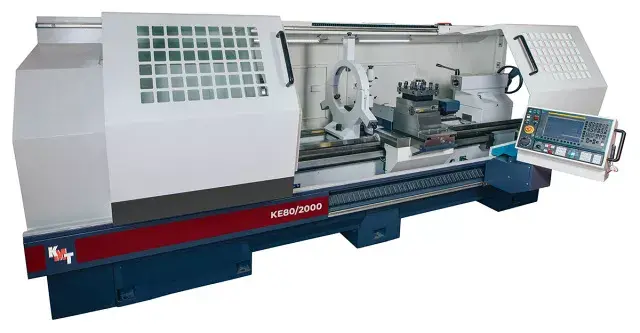

КЕ80/2000 H-CNC
Мощность
Мощность главного привода, кВт
15
Параметры обработки
Максимальный диаметр обработки над станиной, мм
800
Ширина направляющих станины, мм
550
Перемещение по оси Х, мм
400
Перемещение по оси Z, мм
1850
Скорость быстрых перемещений по осям X / Z, м/мин
4 / 8
Максимальная длина обработки, мм
2000
Устанавливаемый диаметр над суппортом, мм
490
Диаметр отверстия в шпинделе, мм
100
Сечение инструмента, мм х мм
32 х 25
Шпиндель
Фланец шпинделя
С11 (ISO 702/III)
Диаметр патрона, мм
400
Конус
Метрический 120 (1:20)
Частота вращения шпинделя, об/мин
7,5 - 90 / 20 - 200 / 50 - 445 / 110 - 1000 (4 ступени)
Точность
Повторяемость по осям X / Z, мм
0,012 / 0,025
Точность позиционирования по осям X / Z, мм
0,030 / 0,050
Задняя бабка
Выдвижение пиноли задней бабки, мм
240
Диаметр пиноли задней бабки, мм
100
Конус пиноли задней бабки
МТ 6
Габариты
Длина, мм
4505
Ширина, мм
2020
Высота, мм
1805
Вес, кг
6100

Модель
КЕ80/2000 Fanuc
Мощность
Мощность главного привода, кВт
15
Параметры обработки
Максимальный диаметр обработки над станиной, мм
800
Ширина направляющих станины, мм
550
Перемещение по оси Х, мм
400
Перемещение по оси Z, мм
1850
Скорость быстрых перемещений по осям X / Z, м/мин
4 / 8
Максимальная длина обработки, мм
2000
Устанавливаемый диаметр над суппортом, мм
490
Диаметр отверстия в шпинделе, мм
100
Сечение инструмента, мм х мм
32 х 25
Шпиндель
Фланец шпинделя
С11 (ISO 702/III)
Диаметр патрона, мм
400
Конус
Метрический 120 (1:20)
Частота вращения шпинделя, об/мин
7,5 - 90 / 20 - 200 / 50 - 445 / 110 - 1000 (4 ступени)
Точность
Повторяемость по осям X / Z, мм
0,012 / 0,025
Точность позиционирования по осям X / Z, мм
0,030 / 0,050
Задняя бабка
Выдвижение пиноли задней бабки, мм
240
Диаметр пиноли задней бабки, мм
100
Конус пиноли задней бабки
МТ 6
Габариты
Длина, мм
4505
Ширина, мм
2020
Высота, мм
1805
Вес, кг
6100

ЧПУ CTO-X3
Перемещения
Перемещения по оси Х, мм 230
Перемещения по оси Z, мм 600/1050
Перемещения по оси Z, мм -
Ускоренные перемещения по осям Х/Z м/мин. 24/24
Параметры обработки
Диаметр патрона, дюйм 10
Макс. диаметр устанавливаемого изделия над станиной, мм 650
Макс. диаметр устанавливаемого изделия над суппортом, мм 300
Макс. диаметр обработки, мм 400
Макс. длина обработки, мм 600 / 1000
Макс. диаметр прутка, мм ∅75
Шпиндель
Тип ремень
Диаметр отверстия шпинделя, мм ∅86
Торец шпинделя А2-8
Мощность шпинделя, кВт 11/15
Макс частота вращения шпинделя, об/мин 3000
Револьверная головка
Количество инструмента 12
Размер сечения державки резца, мм 25х25
Размер державки расточного инструмента, мм ∅40
Гидравлическая задняя бабка
Диаметр пиноли, мм -
Ход, мм 550/770
Размер конуса МТ5
Размеры машины
Площадь оборудования, мм 3000(3900)×2200
Высота станка, мм 2500
Вес оборудования, тонн 4,2 / 5,4
