Аналог 16К20
Универсальный токарный станок С УЦИ.
Все товары

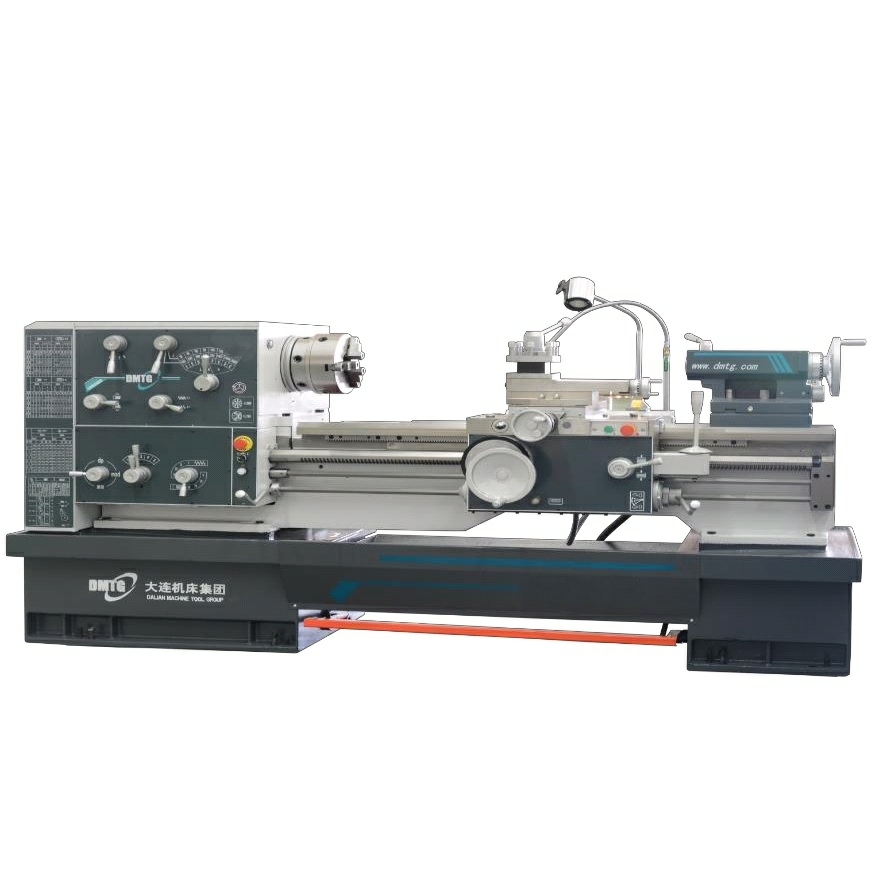

Универсальный токарно-винторезный станок по металлу с УЦИ КС 50В/1000
1 521 000
р.
1 800 000
р.
Устанавливаемый диаметр над станиной, мм
Ø 500
Устанавливаемый диаметр над суппортом, мм
Ø 300
Устанавливаемый диаметр над выемкой ГАП в станине, мм
Ø 710
Длина выемки ГАП, мм
240
Расстояние между центрами, мм
1000
Ширина станины, мм
390
Передняя бабка:
Торец шпинделя:
D8 Camlock (DIN 55029, ISO 702/II)
Диаметр отверстия в шпинделе, мм
Ø 82
Конус отверстия шпинделя
M6
Количество / диапазон скоростей шпинделя, об/мин
24 скорости
10 - 1600
Подачи и резьбы:
Диаметр и шаг ходового винта, мм
Ø40 х 12
Размер державки резца, мм
25 x 25
Угол поворота резцедержателя, °
±90
Скорость подачи по осям Х, мм/об
0,028 - 6,43
Скорость подачи по осям Z, мм/об
0,012 - 2,73
Кол-во и шаг дюймовой резьбы, T.P.I
71 - 1/8
Кол-во и шаг метрической резьбы, мм
0,5 - 224
Кол-во и шаг питчевой резьбы, D.P.
56 - 1/4
Кол-во и шаг модульной резьбы, M.P.
0,5 - 112
Задняя бабка:
Диаметр пиноли, мм
Ø 75
Перемещение пиноли, мм
150
Конус пиноли, Морзе
No.5
Двигатели:
Мощность главного привода, кВт
7,5
Мощность помпы подачи СОЖ, кВт
0,09
Энергопотребление:
Напряжение, В
380
Частота, Гц
50
Габаритные размеры:
Длина, мм
2500
Ширина, мм
1150
Высота, мм
1300
Вес, кг
2100
Габаритные размеры в упаковке:
Длина, мм
2750
Ширина, мм
1120
Высота, мм
1940
Вес, кг
2540
Ø 500
Устанавливаемый диаметр над суппортом, мм
Ø 300
Устанавливаемый диаметр над выемкой ГАП в станине, мм
Ø 710
Длина выемки ГАП, мм
240
Расстояние между центрами, мм
1000
Ширина станины, мм
390
Передняя бабка:
Торец шпинделя:
D8 Camlock (DIN 55029, ISO 702/II)
Диаметр отверстия в шпинделе, мм
Ø 82
Конус отверстия шпинделя
M6
Количество / диапазон скоростей шпинделя, об/мин
24 скорости
10 - 1600
Подачи и резьбы:
Диаметр и шаг ходового винта, мм
Ø40 х 12
Размер державки резца, мм
25 x 25
Угол поворота резцедержателя, °
±90
Скорость подачи по осям Х, мм/об
0,028 - 6,43
Скорость подачи по осям Z, мм/об
0,012 - 2,73
Кол-во и шаг дюймовой резьбы, T.P.I
71 - 1/8
Кол-во и шаг метрической резьбы, мм
0,5 - 224
Кол-во и шаг питчевой резьбы, D.P.
56 - 1/4
Кол-во и шаг модульной резьбы, M.P.
0,5 - 112
Задняя бабка:
Диаметр пиноли, мм
Ø 75
Перемещение пиноли, мм
150
Конус пиноли, Морзе
No.5
Двигатели:
Мощность главного привода, кВт
7,5
Мощность помпы подачи СОЖ, кВт
0,09
Энергопотребление:
Напряжение, В
380
Частота, Гц
50
Габаритные размеры:
Длина, мм
2500
Ширина, мм
1150
Высота, мм
1300
Вес, кг
2100
Габаритные размеры в упаковке:
Длина, мм
2750
Ширина, мм
1120
Высота, мм
1940
Вес, кг
2540
Универсальный токарно-винторезный станок по металлу с УЦИ КС 50В/1500
1 700 000
р.
2 600 000
р.
Универсальный токарно-винторезный станок по металлу с УЦИ KMT КС 50В/1500 (CDS6250B)
Описание:
Токарно-винторезные станки серии KC предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.
Основные выполняемые операции:
нарезание метрической, модульной, дюймовой и питчевой резьбы;
получение фасонной, конической и цилиндрической поверхностей;
подрезание торцов;
сверление, растачивание, зенкование отверстий;
точение наружных поверхностей.
Токарно-винторезные станки серии КС на сегодняшний день являются одним из лидеров в данном сегменте. Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и быстрорежущих инструментов при обработке различных металлов.
Станки применяются в различных отраслях промышленности, в таких как автомобилестроение, машиностроение, в ремонтных и механических цехах, учебных заведениях. Станки позволяют выполнять операции точения, сверления, растачивания и др. с высокой точностью и производительностью в условиях единичного и средне- и мелкосерийного производства.
Характеристики:
Максимальный диаметр обработки над станиной, мм 500
Максимальный диаметр обработки над суппортом, мм 290
Максимальный диаметр обработки в выемке станины, мм 760
Длина выемки станины, мм 280
Расстояние между центрами, мм 1500
Диаметр патрона, мм 250
Ширина станины, мм 394
Размер хвостовика инструмента, мм 25х25
Поворот верхних резцовых салазок, град. ±45
Мощность электродвигателя главного привода, кВт 7,5
Диаметр отверстия в шпинделе, мм 82
Фланец шпинделя Camlock D8 (DIN 55029, ISO 702/II)
Внутренний конус шпинделя метрический 90 мм (1:20)
Диапазон скоростей вращения шпинделя, об. /мин. 26-2000
Количество диапазонов вращения шпинделя 16
Пределы шагов метрических резьб, мм 0,35-80
Пределы шагов дюймовых резьб, ниток/дюйм 7/16-80
Пределы шагов модульных резьб, модуль 0,2-40
Пределы шагов питчевых резьб, питч диаметральный 7/8-160
Скорость подачи по осям Х, Z, мм/об 0,044-1,48/0,022-0,74
Торец шпинделя D8
Конус шпинделя 1:20
Диаметр пиноли задней бабки, мм 75
Конус задней бабки МТ5
Выдвижение пиноли задней бабки, мм 150
Габаритные размеры, мм 3430 х1223х1295
Масса нетто, кг 2420
Комплектация:
УЦИ (устройство цифровой индикации)
Система подачи СОЖ
3-х кулачковый патрон ф250мм
4-х кулачковый патрон ф315мм
Планшайба ф480мм
Люнет подвижный ф20-100
Люнет неподвижный ф30-200
Переходная втулка для шпинделя
Рычаг ускоренных подач
Пресс-масленка
Освещение рабочей зоны
Защитный кожух патрона
Защитный кожух резцедержателя
Защитный кожух от разбрызгивания СОЖ сзади станка
Ножная педаль
Комплект опор для монтажа станка
Упорный центр
Руководство по эксплуатации на русском языке
Описание:
Токарно-винторезные станки серии KC предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.
Основные выполняемые операции:
нарезание метрической, модульной, дюймовой и питчевой резьбы;
получение фасонной, конической и цилиндрической поверхностей;
подрезание торцов;
сверление, растачивание, зенкование отверстий;
точение наружных поверхностей.
Токарно-винторезные станки серии КС на сегодняшний день являются одним из лидеров в данном сегменте. Широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности современных твердосплавных и быстрорежущих инструментов при обработке различных металлов.
Станки применяются в различных отраслях промышленности, в таких как автомобилестроение, машиностроение, в ремонтных и механических цехах, учебных заведениях. Станки позволяют выполнять операции точения, сверления, растачивания и др. с высокой точностью и производительностью в условиях единичного и средне- и мелкосерийного производства.
Характеристики:
Максимальный диаметр обработки над станиной, мм 500
Максимальный диаметр обработки над суппортом, мм 290
Максимальный диаметр обработки в выемке станины, мм 760
Длина выемки станины, мм 280
Расстояние между центрами, мм 1500
Диаметр патрона, мм 250
Ширина станины, мм 394
Размер хвостовика инструмента, мм 25х25
Поворот верхних резцовых салазок, град. ±45
Мощность электродвигателя главного привода, кВт 7,5
Диаметр отверстия в шпинделе, мм 82
Фланец шпинделя Camlock D8 (DIN 55029, ISO 702/II)
Внутренний конус шпинделя метрический 90 мм (1:20)
Диапазон скоростей вращения шпинделя, об. /мин. 26-2000
Количество диапазонов вращения шпинделя 16
Пределы шагов метрических резьб, мм 0,35-80
Пределы шагов дюймовых резьб, ниток/дюйм 7/16-80
Пределы шагов модульных резьб, модуль 0,2-40
Пределы шагов питчевых резьб, питч диаметральный 7/8-160
Скорость подачи по осям Х, Z, мм/об 0,044-1,48/0,022-0,74
Торец шпинделя D8
Конус шпинделя 1:20
Диаметр пиноли задней бабки, мм 75
Конус задней бабки МТ5
Выдвижение пиноли задней бабки, мм 150
Габаритные размеры, мм 3430 х1223х1295
Масса нетто, кг 2420
Комплектация:
УЦИ (устройство цифровой индикации)
Система подачи СОЖ
3-х кулачковый патрон ф250мм
4-х кулачковый патрон ф315мм
Планшайба ф480мм
Люнет подвижный ф20-100
Люнет неподвижный ф30-200
Переходная втулка для шпинделя
Рычаг ускоренных подач
Пресс-масленка
Освещение рабочей зоны
Защитный кожух патрона
Защитный кожух резцедержателя
Защитный кожух от разбрызгивания СОЖ сзади станка
Ножная педаль
Комплект опор для монтажа станка
Упорный центр
Руководство по эксплуатации на русском языке
Универсальный токарно-винторезный станок по металлу с УЦИ КС 50В/2000
1 800 400
р.
2 800 000
р.
Макс. длина точения, мм: 2000
Макс. диаметр обработки над станиной, мм: 500
Макс. диаметр обработки над суппортом, м: 290
Диаметр обработки в вырезе, мм: 760
Ширина выреза в станине, мм: 250
Ширина направляющих, мм: 394
Кол-во скоростей шпинделя: 16
Диапазон скоростей шпинделя, об/мин: 26-2000
Диаметр отверстия шпинделя, мм: 82
Тип шпинделя: D8
Конус шпинделя: Ø90/1:20
Продольные подачи, мм/об: 0.044-1.48
Поперечные подачи, мм/об: 0.022-0.74
Метрические резьбы, мм: (67 видов) 0.35-80
Модульные резьбы, мм: (63 вида) 0.20-40
Дюймовые резьбы (TPI), резьба на дюйм: (44 вида) 7/16-80
Резьбы по диаметральному шагу: (42 вида) 7/8-160
Макс. ход верхнего суппорта, мм: 150
Ход пиноли задней бабки, мм: 150
Диаметр пиноли задней бабки, мм: 75
Конус пиноли задней бабки: MT5
Шаг винта подачи: 12
Диаметр винта подачи: 40
Мощность главного двигателя, кВт: 7,5
Мщность двигателя быстрых перемещений, В: 275
Мощность насоса СОЖ, Вт: 150
ДxШxВ: 3930x1223x1295 мм
Вес: 2620000 г
Макс. диаметр обработки над станиной, мм: 500
Макс. диаметр обработки над суппортом, м: 290
Диаметр обработки в вырезе, мм: 760
Ширина выреза в станине, мм: 250
Ширина направляющих, мм: 394
Кол-во скоростей шпинделя: 16
Диапазон скоростей шпинделя, об/мин: 26-2000
Диаметр отверстия шпинделя, мм: 82
Тип шпинделя: D8
Конус шпинделя: Ø90/1:20
Продольные подачи, мм/об: 0.044-1.48
Поперечные подачи, мм/об: 0.022-0.74
Метрические резьбы, мм: (67 видов) 0.35-80
Модульные резьбы, мм: (63 вида) 0.20-40
Дюймовые резьбы (TPI), резьба на дюйм: (44 вида) 7/16-80
Резьбы по диаметральному шагу: (42 вида) 7/8-160
Макс. ход верхнего суппорта, мм: 150
Ход пиноли задней бабки, мм: 150
Диаметр пиноли задней бабки, мм: 75
Конус пиноли задней бабки: MT5
Шаг винта подачи: 12
Диаметр винта подачи: 40
Мощность главного двигателя, кВт: 7,5
Мщность двигателя быстрых перемещений, В: 275
Мощность насоса СОЖ, Вт: 150
ДxШxВ: 3930x1223x1295 мм
Вес: 2620000 г
KC63E/3000 (CW6263E/3000) Токарно-винторезный станок с УЦИ
3 000 000
р.
3 540 000
р.
Шпиндель
Частота вращения, об/мин
7,5 - 1000
Общие характеристики
Диаметр обработки над станиной, мм
630
Диаметр обработки над суппортом, мм
350
Диаметр патрона, мм
315
Макс. длина обработки, мм
1500 / 2000 / 3000 / 4000 / 5000 / 6000
Макс. диаметр обработки в выемке станин, мм
800
Ширина станины, мм
550
Диаметр отверстия шпинделя, мм
100 (130 опция)
Ширина ГАПА, мм
350
Макс. вес заготовки, кг
2000
Количество диапазонов вращения шпинделя
18
Расстояние между центрами, мм
6000
Быстрые перемещения по оси X, м/мин
3,8
Количество рабочих подач, шт.
64
Макс. сечение инструмента, мм
30 х 30
Пределы шагов метрических резьб, мм
0,5 - 240
Пределы шагов дюймовых резьб, ниток/дюйм
1 - 28
Пределы шагов модульных резьб, модуль
0,5 - 120
Пределы шагов питчевых резьб, питч
1 - 28
Скорость подачи по оси Х, мм/об
0,1 - 1,52
Торец шпинделя
C11
Конус шпинделя
1 : 20
Мощность электродвигателя главного привода, кВт
11
Диаметр пиноли задней бабки, мм
100
Ход пиноли задней бабки, мм
М6
Габаритные размеры
Длина, мм
5130
Ширина, мм
1340
Высота, мм
1830
Вес, кг
5000
Частота вращения, об/мин
7,5 - 1000
Общие характеристики
Диаметр обработки над станиной, мм
630
Диаметр обработки над суппортом, мм
350
Диаметр патрона, мм
315
Макс. длина обработки, мм
1500 / 2000 / 3000 / 4000 / 5000 / 6000
Макс. диаметр обработки в выемке станин, мм
800
Ширина станины, мм
550
Диаметр отверстия шпинделя, мм
100 (130 опция)
Ширина ГАПА, мм
350
Макс. вес заготовки, кг
2000
Количество диапазонов вращения шпинделя
18
Расстояние между центрами, мм
6000
Быстрые перемещения по оси X, м/мин
3,8
Количество рабочих подач, шт.
64
Макс. сечение инструмента, мм
30 х 30
Пределы шагов метрических резьб, мм
0,5 - 240
Пределы шагов дюймовых резьб, ниток/дюйм
1 - 28
Пределы шагов модульных резьб, модуль
0,5 - 120
Пределы шагов питчевых резьб, питч
1 - 28
Скорость подачи по оси Х, мм/об
0,1 - 1,52
Торец шпинделя
C11
Конус шпинделя
1 : 20
Мощность электродвигателя главного привода, кВт
11
Диаметр пиноли задней бабки, мм
100
Ход пиноли задней бабки, мм
М6
Габаритные размеры
Длина, мм
5130
Ширина, мм
1340
Высота, мм
1830
Вес, кг
5000
Свяжитесь с нами
Для получения подробной информации и получения коммерческого предложения заполните форму ниже. И наш менеджер свяжется с вами в ближайшее время.
