Токарно-фрезерные обрабатывающие центры

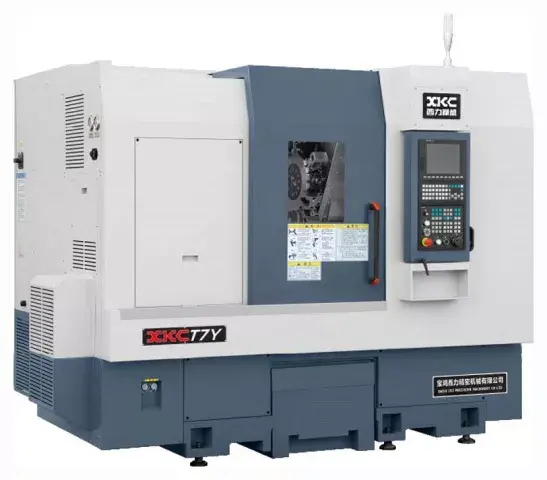

Параметры обработки
Макс. диаметр вращения, мм
320
Макс. диаметр точения, мм
320
Макс. длина точения, мм
450
Макс. диаметр прутка, мм
50
Перемещения
Тип направляющих
Качения
Угол наклона станины, °
30
По оси X, мм
210
По оси Y, мм
± 50
По оси Z, мм
560
Шпиндель
Конус
A2-6
Обороты шпинделя, об/мин
4000
Размер патрона, дюйм
8
Макс. диаметр прутка, мм
50
Мощность шпинделя, кВт
11 / 15
Макс. крутящий момент шпинделя, Нм
105
Противошпиндель
Противошпиндель
Нет
Общие характеристики
Система ЧПУ
Fanuc
Приводной инструмент
есть
Ось Y
есть
Задняя бабка
Перемещение задней бабки, мм
400
Перемещение пиноли задней бабки, мм
120
Конус пиноли задней бабки
МТ5
Диаметр пиноли задней бабки, мм
85
Револьверная головка
Тип револьверной головки
ВМТ55
Количество инструментов, шт.
12
Размер державки инструмента, мм
25 х 25
Макс. диаметр расточного инструмента, мм
40
Обороты приводного инструмента, об/мин
4000
Мощность приводного инструмента, кВт
2,7
Тип крепления инструментальных блоков
BMT55
Габаритные размеры
Длина, мм
3900
Ширина, мм
1890
Высота, мм
1945
Вес, кг
4200

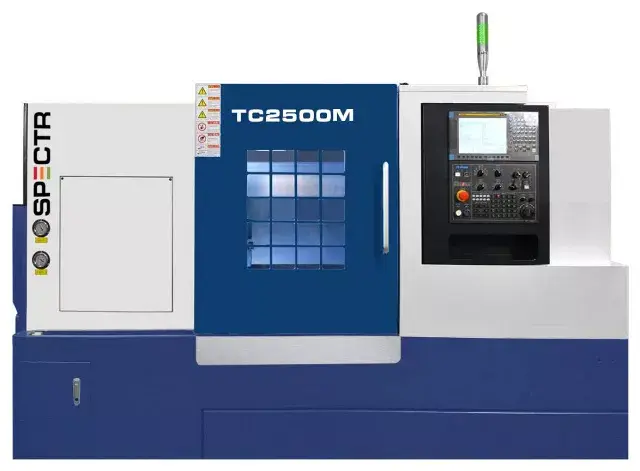

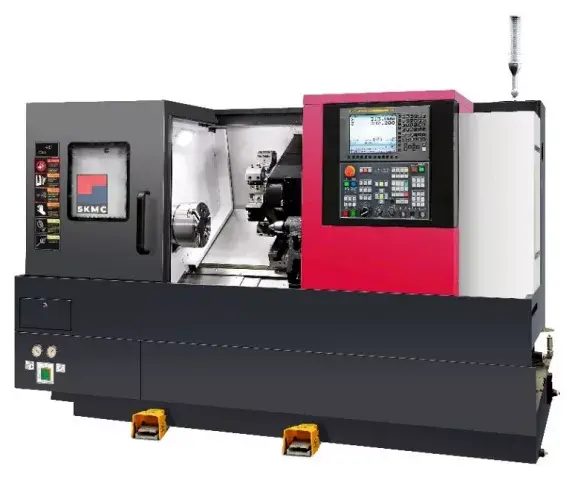

Параметры обработки
Макс. диаметр вращения, мм
250
Макс. диаметр точения, мм
250
Макс. длина точения, мм
520
Макс. диаметр прутка, мм
50
Перемещения
Тип направляющих
Качения
Угол наклона станины, °
30
По оси X, мм
190
По оси Y, мм
-
По оси Z, мм
520
Шпиндель
Конус
Metric 80
Обороты шпинделя, об/мин
4500
Диаметр отверстия шпинделя, мм
71
Размер патрона, дюйм
8
Макс. диаметр прутка, мм
50
Макс. крутящий момент шпинделя, Нм
105
Противошпиндель
Противошпиндель
Нет
Двигатель
Двигатель привода главного шпинделя, кВт
11 / 15
Общие характеристики
Система ЧПУ
Fanuc
Приводной инструмент
нет
Ось Y
нет
Задняя бабка
Перемещение задней бабки, мм
500
Перемещение пиноли задней бабки, мм
120
Конус пиноли задней бабки
МТ5
Диаметр пиноли задней бабки, мм
85
Револьверная головка
Тип револьверной головки
ВМТ45
Количество инструментов, шт.
12
Размер державки инструмента, мм
25 х 25
Макс. диаметр расточного инструмента, мм
40
Обороты приводного инструмента, об/мин
4000
Мощность приводного инструмента, кВт
-
Тип крепления инструментальных блоков
BMT45
Габаритные размеры
Длина, мм
2500
Ширина, мм
1740
Высота, мм
1850
Вес, кг
3500

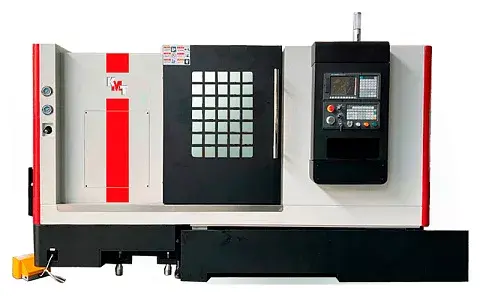

Параметры обработки
Макс. диаметр вращения, мм
500
Макс. диаметр точения, мм
500
Макс. длина точения, мм
500
Макс. диаметр прутка, мм
51
Перемещения
Тип направляющих
Качения
Угол наклона станины, °
45
По оси X, мм
165
По оси Y, мм
отсутствуют
По оси Z, мм
500
Шпиндель
Конус
A2-6
Обороты шпинделя, об/мин
4500
Размер патрона, дюйм
8
Макс. диаметр прутка, мм
51
Мощность шпинделя, кВт
12 / 18
Макс. крутящий момент шпинделя, Нм
105
Противошпиндель
Противошпиндель
Нет
Общие характеристики
Система ЧПУ
HCNC
Приводной инструмент
нет
Ось Y
нет
Задняя бабка
Перемещение задней бабки, мм
500
Перемещение пиноли задней бабки, мм
130
Конус пиноли задней бабки
МТ4
Диаметр пиноли задней бабки, мм
80
Револьверная головка
Тип револьверной головки
ВМТ45
Количество инструментов, шт.
12
Размер державки инструмента, мм
25 х 25
Макс. диаметр расточного инструмента, мм
40
Обороты приводного инструмента, об/мин
3500
Мощность приводного инструмента, кВт
4,6
Тип крепления инструментальных блоков
BMT45
Габаритные размеры
Длина, мм
4150
Ширина, мм
1620
Высота, мм
1760
Вес, кг
4000

Мощность
Мощность главного привода, кВт
15 / 18,5
Напряжение сети, В
380 ± 5%
Давление помпы подачи СОЖ, Бар
10
Частота, Гц
50

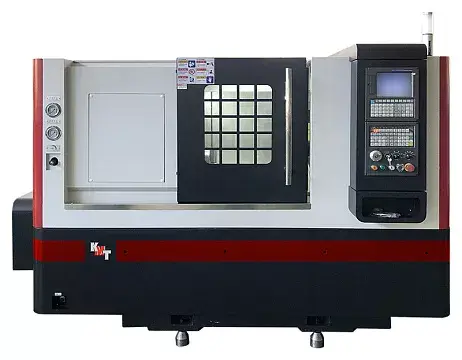

Параметры обработки
Максимальный диаметр обработки, мм
380
Перемещение по оси Х, мм
280
Перемещение по оси Z, мм
700
Максимальный диаметр устанавливаемой заготовки над станиной, мм
650
Максимальный устанавливаемый диаметр над суппортом, мм
380
Система ЧПУ
Fanuc
Максимальная длина обработки, мм
700
Ускоренные перемещения по осям X / Z, м/мин
24 / 24
Револьверная головка
Да
Токарно-фрезерный
Да
Шпиндель
Фланец шпинделя
A2-8
Внутренний конус отверстия шпинделя
Metric 1:20
Диаметр отверстия в шпинделе, мм
92
Диаметр обрабатываемого прутка, мм
75
Диаметр патрона, мм
250 (10”)
Максимальные обороты шпинделя, об/мин
3000
Инструментальная система
Количество инструмента в револьверной головке, шт.
12
Сечение инструмента, мм х мм
25х25, ø 40
Тип крепления приводных блоков
BMT 65
Обороты приводного инструмента, об/мин
4500
Точность
Повторяемость по осям X / Z, мм
0,005 / 0,008
Точность позиционирования по осям X / Z, мм
0,008 / 0,010
Задняя бабка
Перемещение пиноли задней бабки, мм
130
Диаметр пиноли задней бабки, мм
130
Конус пиноли задней бабки
МТ5
Габариты
Длина, мм
3365
Ширина, мм
1970
Высота, мм
1800
Вес, кг
5500

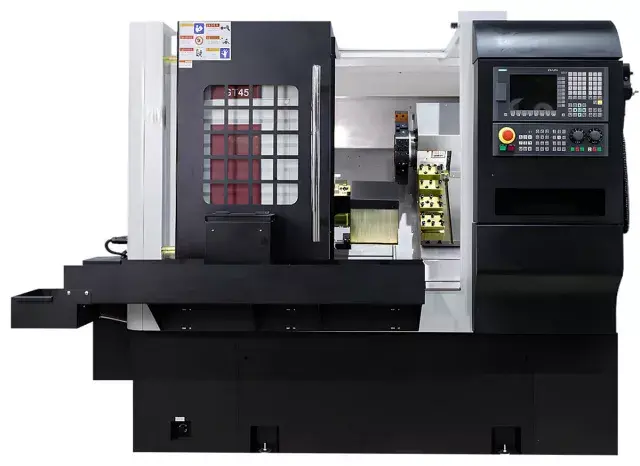

Модель
GT-45 (TG-45)
Параметры обработки
Макс. диаметр вращения, мм
135
Макс. диаметр точения, мм
350
Макс. длина точения, мм
350
Макс. диаметр прутка, мм
45
Перемещения
По оси X, мм
360 (240 мм с 8-поз. револьвером)
По оси Z, мм
360 (260 мм с 8-поз. револьвером)
Шпиндель
Конус
A2-6
Частота вращения шпинделя, об/мин
4500
Диаметр отверстия шпинделя, мм
56
Размер патрона, дюйм
8
Подача
Ускоренная подача по оси X, м/мин
20 х 20
Ускоренная подача по оси Z, м/мин
25
Точность
Точность позиционирования, мм
0,007 / 0,008
Повторяемость, мм
0,004 / 0,005
Двигатель
Двигатель привода главного шпинделя, кВт
5,5 / 7,5
Двигатель привода оси Х, кВт
3
Двигатель привода оси Z, кВт
3
Крутящий момент главного шпинделя, Нм
55
Двигатель приводного инструмента, кВт
нет
Крутящий момент приводного инструмента, Нм
нет
Револьверная головка
Количество инструментов, шт.
8
Общие характеристики
Угол наклона станины, град.
45
Тип направляющих
качения
Приводной инструмент
нет
Ось Y
нет
Габаритные размеры
Длина, мм
2200
Ширина, мм
1670
Высота, мм
2000
Вес, кг
2250

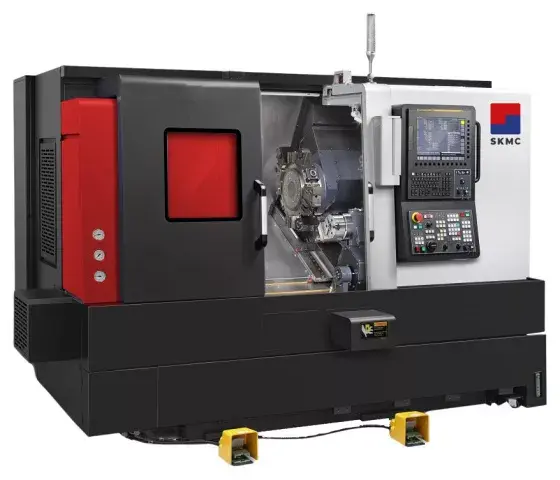

Параметры обработки
Макс. диаметр вращения, мм
600
Макс. диаметр точения, мм
300
Макс. длина точения, мм
510
Макс. диаметр прутка, мм
65
Перемещения
Тип направляющих
Качения
Угол наклона станины, °
30
По оси X, мм
205
По оси Y, мм
105 (±52,5)
По оси Z, мм
560
По оси B, °
560
Шпиндель
Конус
А2-6
Обороты шпинделя, об/мин
4500
Диаметр отверстия шпинделя, мм
76
Размер патрона, дюйм
8
Макс. крутящий момент шпинделя, Нм
169
Противошпиндель
Противошпиндель
есть
Конус противошпинделя
A2-4
Обороты противошпинделя, об/мин
6000
Размер патрона, дюйм
5
Диаметр отверстия противошпинделя, мм
43
Макс. крутящий момент противошпинделя, Нм
46
Двигатель
Двигатель привода главного шпинделя, кВт
11 / 15
Общие характеристики
Система ЧПУ
Fanuc
Приводной инструмент
есть
Ось Y
есть
Задняя бабка
Перемещение задней бабки, мм
-
Конус пиноли задней бабки
-
Диаметр пиноли задней бабки, мм
-
Револьверная головка
Тип револьверной головки
12 позиций
Размер державки инструмента, мм
20 х 20
Макс. диаметр расточного инструмента, мм
32
Обороты приводного инструмента, об/мин
6000
Мощность приводного инструмента, кВт
3,7
Тип крепления инструментальных блоков
BMT45P
Габаритные размеры
Длина, мм
2880
Ширина, мм
1711
Высота, мм
1921
Вес, кг
4200

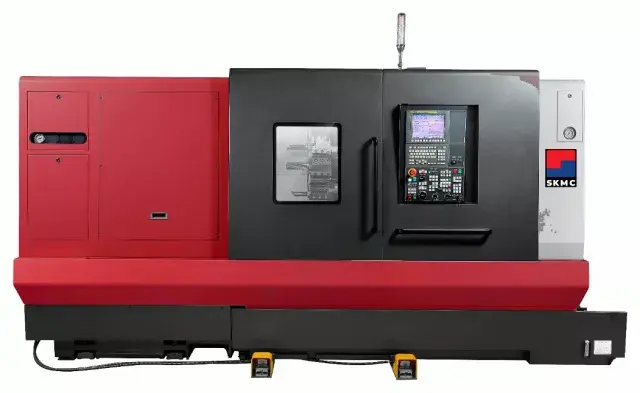

Параметры обработки
Макс. диаметр вращения, мм
790
Макс. диаметр точения, мм
560
Макс. длина точения, мм
2078
Макс. диаметр прутка, мм
116,5
Перемещения
Тип направляющих
Скольжения
Угол наклона станины, °
45
По оси X, мм
352 (77+275)
По оси Z, мм
2155
Шпиндель
Конус
А2-11
Обороты шпинделя, об/мин
2000
Диаметр отверстия шпинделя, мм
132
Размер патрона, дюйм
15
Макс. крутящий момент шпинделя, Нм
1611
Противошпиндель
Противошпиндель
нет
Двигатель
Двигатель привода главного шпинделя, кВт
30 / 22
Общие характеристики
Система ЧПУ
Fanuc
Приводной инструмент
есть
Ось Y
нет
Задняя бабка
Перемещение задней бабки, мм
2050
Перемещение пиноли задней бабки, мм
120
Конус пиноли задней бабки
MT6
Диаметр пиноли задней бабки, мм
120
Револьверная головка
Тип револьверной головки
12 позиций
Размер державки инструмента, мм
25 х 25
Макс. диаметр расточного инструмента, мм
60
Обороты приводного инструмента, об/мин
4000
Мощность приводного инструмента, кВт
7,5
Тип крепления инструментальных блоков
BMT75
Габаритные размеры
Длина, мм
2272
Ширина, мм
5774
Высота, мм
2275
Вес, кг

1. 11 550

Параметры обработки
Макс. диаметр вращения, мм
600
Макс. диаметр точения, мм
410
Макс. длина точения, мм
590 (1022)
Макс. диаметр прутка, мм
76
Перемещения
Тип направляющих
Скольжения
Угол наклона станины, °
30
По оси X, мм
265
По оси Z, мм
680 (1100)
По оси C, °
360 (0,001)
Шпиндель
Конус
А2-8
Обороты шпинделя, об/мин
3000
Диаметр отверстия шпинделя, мм
77
Размер патрона, дюйм
10 (12)
Макс. крутящий момент шпинделя, Нм
401,2
Противошпиндель
Противошпиндель
нет
Двигатель
Двигатель привода главного шпинделя, кВт
15 / 18,5
Общие характеристики
Система ЧПУ
Fanuc
Приводной инструмент
есть
Ось Y
нет
Задняя бабка
Перемещение задней бабки, мм
680 (1100)
Перемещение пиноли задней бабки, мм
100
Конус пиноли задней бабки
MT5
Диаметр пиноли задней бабки, мм
100
Револьверная головка
Тип револьверной головки
12 позиций
Размер державки инструмента, мм
25 х 25
Макс. диаметр расточного инструмента, мм
40
Обороты приводного инструмента, об/мин
5000
Мощность приводного инструмента, кВт
47,1
Тип крепления инструментальных блоков
BMT55P
Габаритные размеры
Длина, мм
3288 (3838)
Ширина, мм
1637
Высота, мм
1720
Вес, кг
4900 (5900)

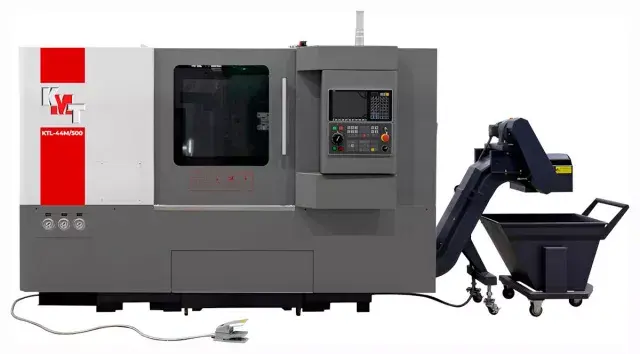

Параметры обработки
Макс. диаметр вращения, мм
560
Макс. диаметр точения, мм
400
Макс. длина точения, мм
550
Макс. диаметр прутка, мм
74
Перемещения
Тип направляющих
Качения
Угол наклона станины, °
30
По оси X, мм
220
По оси Y, мм
-
По оси Z, мм
600
Шпиндель
Конус
А2-8
Обороты шпинделя, об/мин
3000
Диаметр отверстия шпинделя, мм
87
Размер патрона, дюйм
10
Макс. крутящий момент шпинделя, Нм
472
Противошпиндель
Противошпиндель
нет
Двигатель
Двигатель привода главного шпинделя, кВт
15 / 18,5
Общие характеристики
Система ЧПУ
Fanuc
Приводной инструмент
есть
Ось Y
нет
Задняя бабка
Перемещение пиноли задней бабки, мм
660 (сервопривод)
Конус пиноли задней бабки
MT5
Револьверная головка
Тип револьверной головки
12 позиций
Размер державки инструмента, мм
25 х 25
Макс. диаметр расточного инструмента, мм
32
Обороты приводного инструмента, об/мин
4000
Мощность приводного инструмента, кВт
3
Тип крепления инструментальных блоков
ВМТ55
Габаритные размеры
Длина, мм
3185
Ширина, мм
2500
Высота, мм
1900
Вес, кг
5000

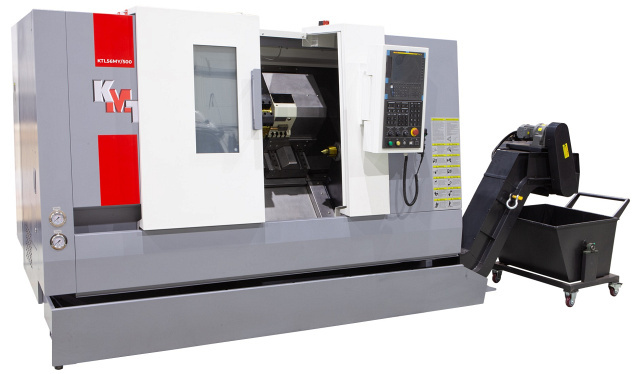

Параметры обработки
Макс. диаметр вращения, мм
650
Макс. диаметр точения, мм
350
Макс. длина точения, мм
550
Макс. диаметр прутка, мм
52
Перемещения
Тип направляющих
Качения
Угол наклона станины, °
45
По оси X, мм
230
По оси Y, мм
100
По оси Z, мм
600
По оси Z2, мм
нет
Шпиндель
Конус
А2-6
Обороты шпинделя, об/мин
4000
Диаметр отверстия шпинделя, мм
61
Размер патрона, дюйм
8
Мощность шпинделя, кВт
11 / 15
Макс. крутящий момент шпинделя, Нм
164
Двигатель
Двигатель привода главного шпинделя, кВт
11 / 15
Двигатель привода оси Х, кВт
2,4
Двигатель привода оси Z, кВт
2,4
Двигатель привода оси Y, кВт
1,1
Двигатель привода контршпинделя, кВт
нет
Точностные характеристики
Точность индексации шпинделя (оси C), мм
≤ 0,003
Повторяемость позиционирования по осям Х / Y / Z, мм
≤ 0,003
Общие характеристики
Система ЧПУ
Syntec
Приводной инструмент
есть
Ось Y
есть
Задняя бабка
Перемещение пиноли задней бабки, мм
520
Конус пиноли задней бабки
MT4
Револьверная головка
Тип револьверной головки
12 позиций
Размер державки инструмента, мм
20 х 20
Макс. диаметр расточного инструмента, мм
32
Обороты приводного инструмента, об/мин
4000
Мощность приводного инструмента, кВт
2,3
Тип крепления инструментальных блоков
ВМТ55
Подача
Ускоренная подача по оси X, м/мин
20
Ускоренная подача по оси Z, м/мин
24
Ускоренная подача по оси Y, м/мин
10
Контршпиндель
Обороты шпинделя, об/мин
нет
Размер патрона, дюйм
нет
Конус шпинделя
нет
Диаметр отверстия шпинделя, мм
нет
Противошпиндель
нет
Габаритные размеры
Длина, мм
2570
Ширина, мм
2020
Высота, мм
2100
Вес, кг
5000
